YD66无线蓝牙振动传感器

YD66无线蓝牙振动传感器

YD66无线蓝牙振动传感器可对旋转设备垂直、水平振动、温度进行长期、实时监测,数据传输至智能手机,通过分析中心,准确判断旋转机械设备不平衡、结构松动、不对中等常见故障。并且内置国标GB /T 6075.3-2001 (振动烈度)的状态识别,可分析、预判、主动上传设备状态。


YD66旋转机械状态监测系统是上海测振自动化仪器有限公司推出的新一代基于蓝牙传输网络的振动监测系统。无线振动监测系统通过安装在设备上的状态监测装置,获得实时的加速度信号/速度/位移/温度信号并进行蓝牙通道传输;信号数据可传输到蓝牙接收器,比如智能手机。智能手机上运行的振动在线监测软件提供振动参数计算、实时数据显示、趋势数据显示、提供历史数据管理和自动报表功能,同时在振动异常或超标情况下进行报警提示。



  可对旋转设备垂直、水平振动、温度进行长期、实时监测,数据传输至智能手机,通过分析中心,准确判断旋转机械设备不平衡、结构松动、不对中等常见故障。并且内置国标GB /T 6075.3-2001 (振动烈度)的状态识别,可分析、预判、主动上传设备状态。





结构形式

振动信号采集:垂直方向;

振动信号频率范围:

 加速度10Hz~5KHz;

速度10Hz~1KHz;

位移10Hz~1KHz;

参数描述

1 采样速率1Hz~25.6kHz;

2 采样点数最大4096;

3 采样分辨率16bit;

4 数据存储空间128kbyte;

5 采集信号类型:

加速度值(±50G);

速度值;

位移值;

加速度时间波形;

速度时间波形;

位移时间波形;

电池电压、低电压报警;

温度测量-40℃ ~ 85℃,测量精度±1%;

6 新增内置FFT算法 频率分析

7 新增内置故障诊断 设备达到预警值传感器同时发送故障数据

8 新增内置设备运转报警功能

 无线参数

1 工作频段: ISM 频段 2.402~2.480GHz

2 通讯传输速率12KB/s

3 建筑物内传输有效距离小于等于40m,最大120m(视距);

4 数据按需采集,可设置采集计划;

其他参数

1 电池容量:电池单节1/2AA锂亚电池,可充/不可充。

2 电池寿命:0.5~2年(根据传感器数据采集频度有所不同);

3 防护等级:IP65,表面耐腐蚀;

4 防爆等级:EXiaⅡBT4;

5 外形尺寸:36(直径)×52(高度)mm;

6 安装方式:磁吸座/M5螺纹安装可选;

7 蓝牙手机同步接受功能(特殊订货)


YD66旋转机械状态监测系统是上海测振自动化仪器有限公司推出的新一代基于蓝牙传输网络的振动监测系统。无线振动监测系统通过安装在设备上的状态监测装置,获得实时的加速度信号/速度/位移/温度信号并进行蓝牙通道传输;信号数据可传输到蓝牙接收器,比如智能手机。智能手机上运行的振动在线监测软件提供振动参数计算、实时数据显示、趋势数据显示、提供历史数据管理和自动报表功能,同时在振动异常或超标情况下进行报警提示。


关键部件

旋转机械状态监测系统由振动状态监测装置、智能手机组成。关键设备描述如下:

1.带蓝牙模块的无线振动传感器:主要负责振动以及温度等信号的采集。其包括了一维、三维高精度加速度传感器、温度传感器、锂电池、AD采集模块、无线收发模块以及嵌入式主控芯片。设备采用全钢外壳保护及定制底座,可快速安装于各种旋转设备的轴承外壳上。

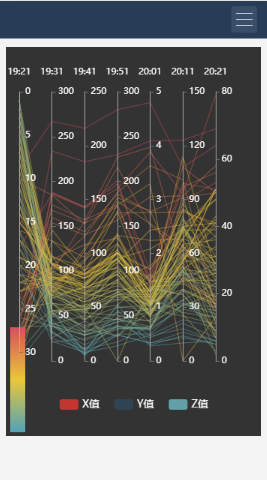

2. 手机监测软件:主要负责振动参数计算、实时数据显示、趋势数据显示、提供数据管理和自动报表功能,同时在振动异常或超标情况下进行报警提示。
