CZ8300低频振动变送器

CZ8300低频振动变送器

CZ8300为为我司研制的超低频宽频响变送器,系列一体化机壳振动变送器是由压电陶瓷片经过软件算法FFT数字积分电路,转化4-20mA电流或RS485输出组成。其各项指标均满足《ISO2954-1975》和《GB13824-1992》中提出的各项要求。

CZ8300是在压电式加速度传感器的基础上,增加了内置独有算法积分电路,实现速度量输出。宽频响至(0.2HZ-20KHZ)、机械运动部件不易损坏(使用寿命达7年)、传感器质量小、动态特性优良等优点。

变送器相应于测量值提供4-20mA的电流输出,本产品有接线容错保护,具有优良的稳定性、可靠性及很强的抗干扰能力。

CZ8300低频振动变送器

概述:

CZ8300为该公司最新首家推出研制超低频宽频响变送器,系列一体化机壳振动变送器是由压电陶瓷片经过软件算法FFT数字积分电路,转化4-20mA电流或RS485输出组成。其各项指标均满足《ISO2954-1975》和《GB13824-1992》中提出的各项要求。

CZ8300是在压电式加速度传感器的基础上,增加了内置独有算法积分电路,实现速度量输出。宽频响至(0.2HZ-20KHZ)、机械运动部件不易损坏(使用寿命达7年)、传感器质量小、动态特性优良等优点。

变送器相应于测量值提供4-20mA的电流输出,本产品有接线容错保护,具有优良的稳定性、可靠性及很强的抗干扰能力。


防爆性能及产品注意事项

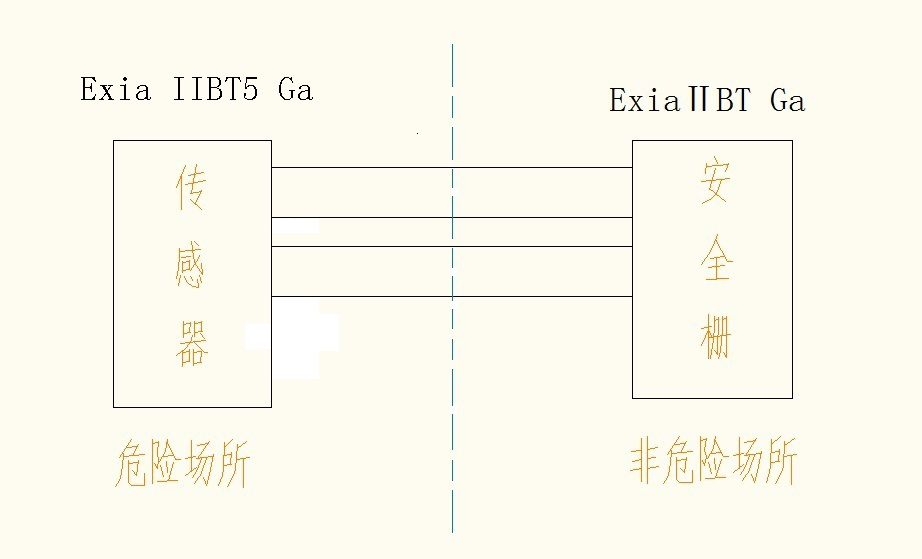

 传感器与安全栅之间的本安系统的电气接线图,符合Uo≤Ui、Io≤Ii、Po≤Pi、Cc≤Co-Ci、Lc≤Lo-Li;或者优先选用隔离式安全栅。传感器及变送器的防爆性能必须符合GB3836.1-2010GB3836.4-2010标准的有关规定。现场安装注意事项应符合标准GB3836.15-2000有关规定,传感器本安防爆参数:Ui= 28VDC,Ii=93mAPi=0.65WCi=0.5 μFLi=0mH本产品使用维护时应避免摩擦碰撞外壳产生火花危险!




软件操作界面

1.速度测量界面:


2.位移测量界面:


3.加速度测量界面:



选型手册

A □□ 测量类型

0 1 速度量(mm/s)      0 2 加速度量(g)      0 3 位移量(μm)


B □□ 量程范围

序号



量程

A 测量类型

0 1

速度量 (mm/s)

0 2

加速度量

(g)

0 3

位移量

(μm)

0 1

0 - 10

0 - 10

0 - 100

0 2

0 - 20

0 - 20

0 - 200

0 3

0 - 30

0 - 30

0 - 300

0 4

0 - 40

0 - 40

0 - 400

……

……

……

……

C □□ 安装方式

0 1 M10 × 1.5

0 2 M5× 0.8

0 3 M8 × 1.25

0 4 M1/4× 28

0 5 磁座。

06 磁座安装

07:M10*1

□□ 引线

A :  端子输出;

B:   直接引线;

0 1  1米电缆;

0 2  2米电缆;

0 3  3米电缆;

…   …

□□ 铠装

0 带铠

1 不带铠

实例:CZ8300-A(03)-B(02)-C(02)-D (A04)-E(00

表示:测量类型--是位移型,量程---0 - 200 μm,安装方式----M10 × 1.5,引线方式---端子输出4米电缆线,带铠装。


一)主要技术参数:

1. 测量范围:0-100mm/s(可选)  ※    0-50g    ※   0-100um

2. 输出电流:4-20mA或RS485

3. 响应频率: 0.2-20000HZ

4. 速度方向:从底部到传感器(正向)

5. 环境温度:-30℃-+85℃(高温特殊定制)

6. 供电电压:12V-28V

7. 壳体材料:不锈钢

8. 重    量: 110克

9. 安装螺纹:M5,M10*1.5螺纹或磁吸座(或特殊定做)M10*1

10. 压电材料:PZT-5

11. 输出方式:两线制 ;(一根线供电+24V,一根线4-20mA信号输出)


二)外形尺寸参数
